Proe怎么快速创建链条模型? Proe链条的创建方法
Proe怎么快速创建链条模型?Proe中想要创建一个三维立体的链条模型,该怎么创建呢?
坐看云起
2020.05.07提问
小飞侠| 大神级别
Proe怎么快速创建链条模型?Proe中想要创建一个三维立体的链条模型,该怎么创建呢?
1、新建一个组件。点击模型树里面的【树过滤器】,将【特征】进行勾选,因为Proe在组件环境下默认不显示下图所示的特征。

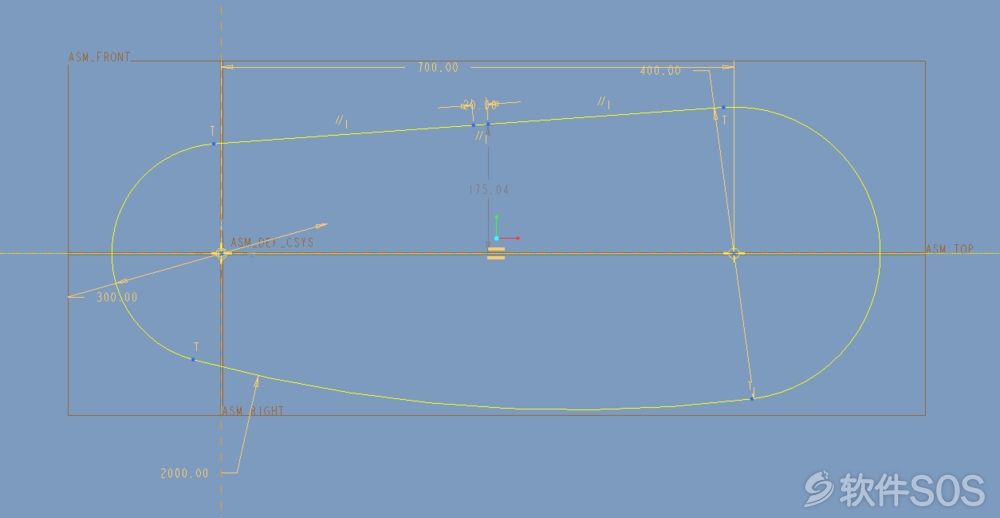

2、点击草绘功能,绘制如下所示的草绘。

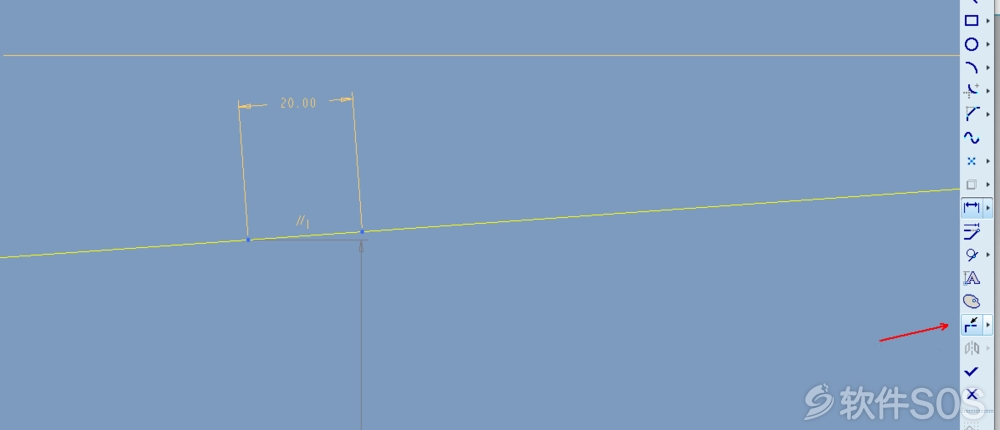

注意:在上图所示的直线部分使用【打断】,两个打断点之间的距离为20,即等于链节单元两个轴之间的距离,这里是为了安装链节。

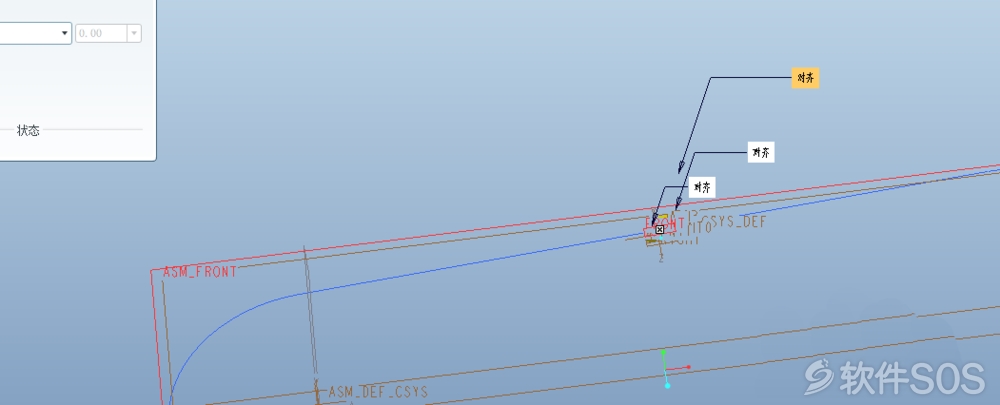

3、点击勾号,退出草绘。点击装配,将链节单元添加进来。
1)点击链节单元的轴线,再选择草绘曲线的打断点将其对齐。
2)第二个打断点与链节单元的第二个轴线对齐。
3)将链节单元的对称平面与曲线所在的平面进行对齐。

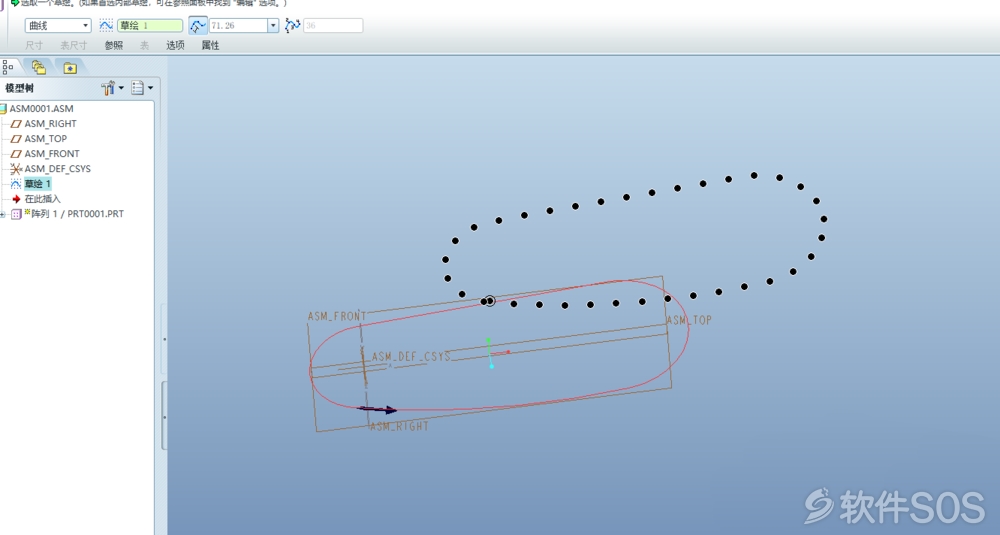

4、装配完成后,选择链节单元,点击【阵列】,阵列类型是曲线。

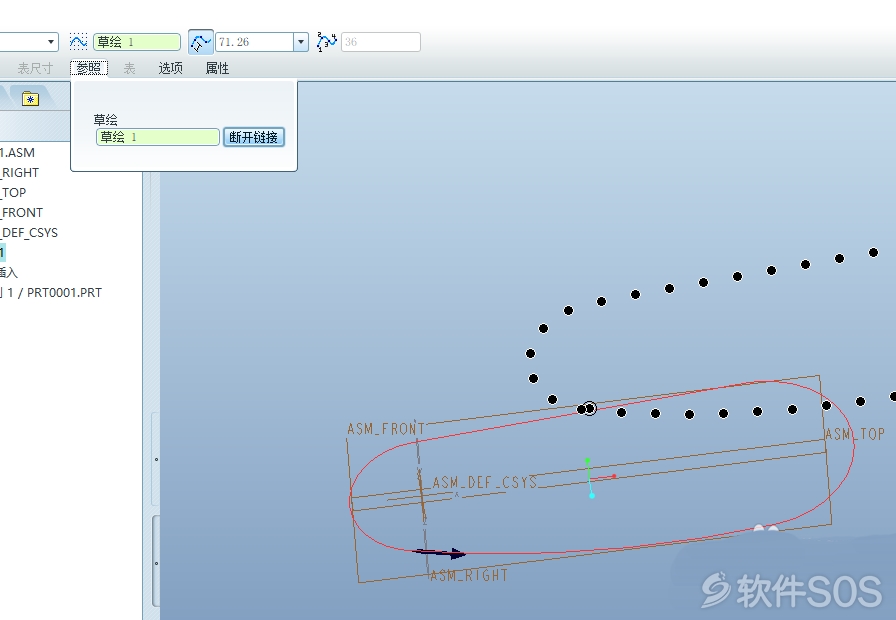

5、点击【参照】里的断开链接。

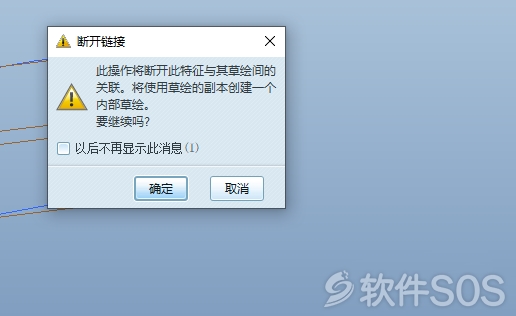

6、出现如下提示窗口,点击确定。
7、再次点击【参照】里的编辑,进入编辑环境。

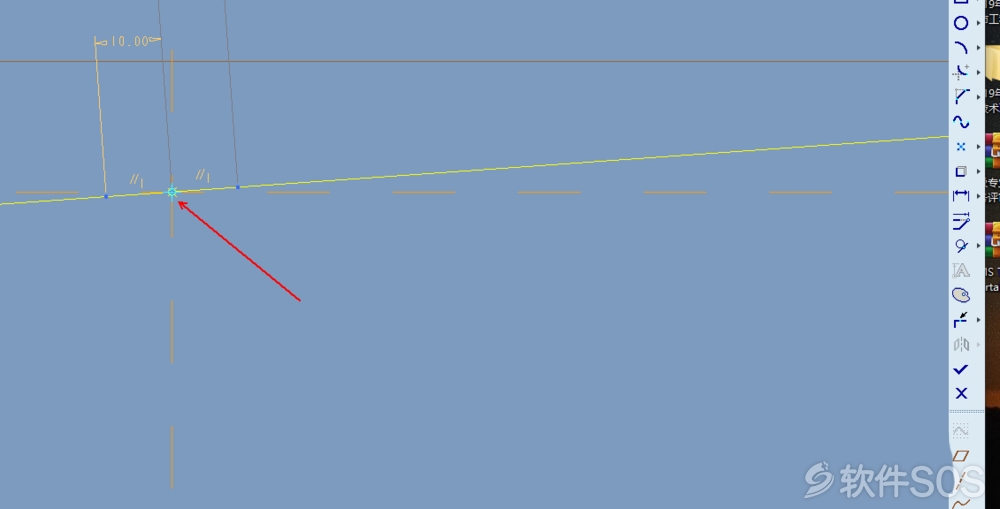

8、使用打断功能,红色箭头所指的位置进行打断。
9、打断。

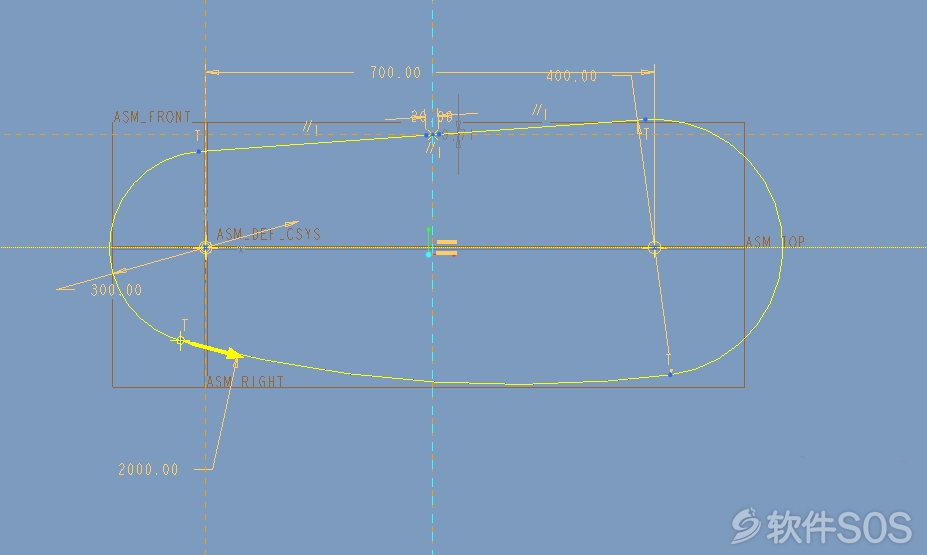

10、单击打断点,鼠标右击选择【起点】。
11、退出草绘,在阵列控制面板的成员间距里输入20,完成。
2020.05.07回答
