CAD怎么绘制魔幻双环图形? cad双环图的画法
CAD怎么绘制魔幻双环图形？cad中想要绘制双环图性，该怎么绘制这种平面图呢？
坐看云起
2020.05.14提问
小飞侠| 大神级别
CAD怎么绘制魔幻双环图形？cad中想要绘制双环图性，该怎么绘制这种平面图呢？

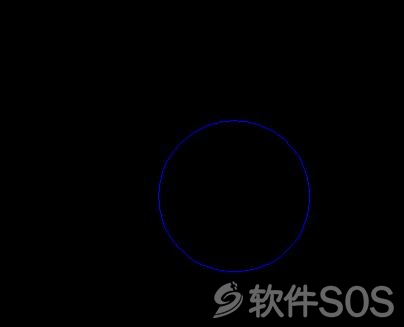

1、画外圆轮廓。
画一个合适大小的圆形，作为双环的外圆轮廓。

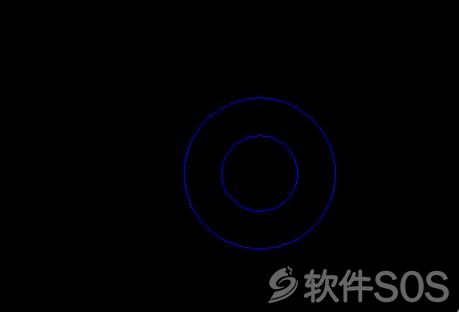

2、画内圆轮廓。
以外圆约一半大小，画同心内圆，作为双环的内轮廓。

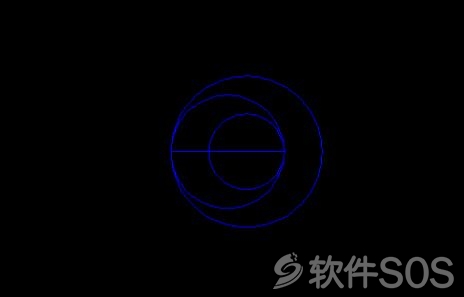

3、画阵列元素。
用直线连接内圆与外圆对侧象限点，并以直线为直径画一圆形作为阵列单元。
4、去除多余图线。
删除步骤3的直线，为下一步阵列去除干扰。

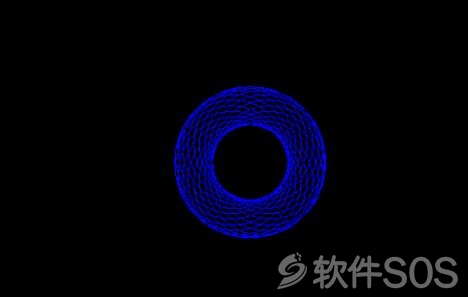

5、阵列完成绘图。
以步骤3圆形为对象，双环圆心为为中心，作环形阵列，建议阵列数在20以上。至此，充满魔幻的双环图就绘制完毕了。
2020.05.14回答
